电梯井支模板技巧

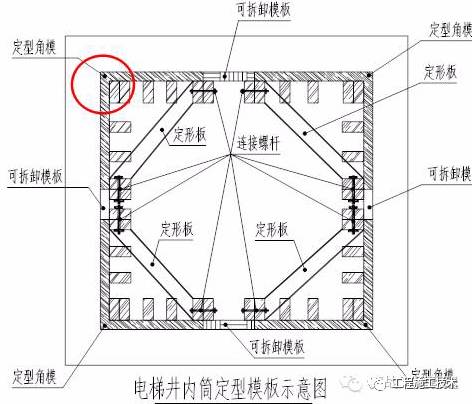

电梯井内筒定性模板示意图

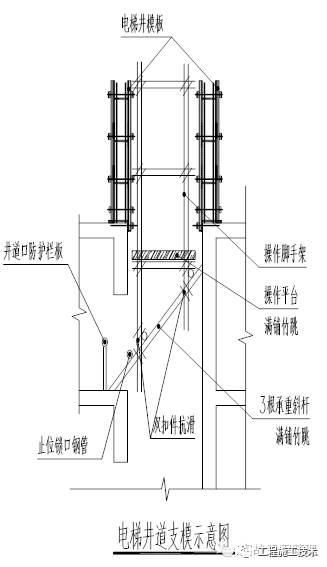

电梯井道支模示意图

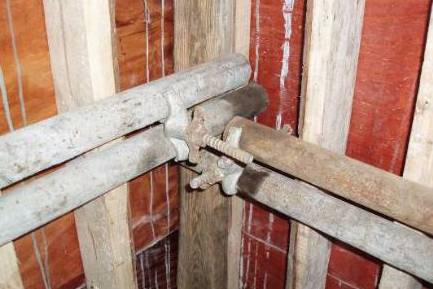

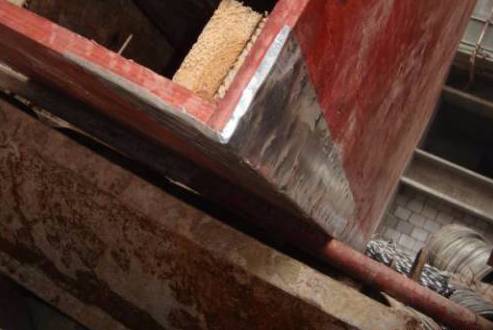

模板四角一定要牢固,这个是加了铁皮,

也可以不用



加固到位

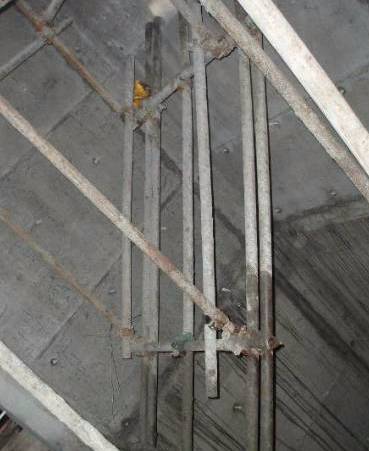

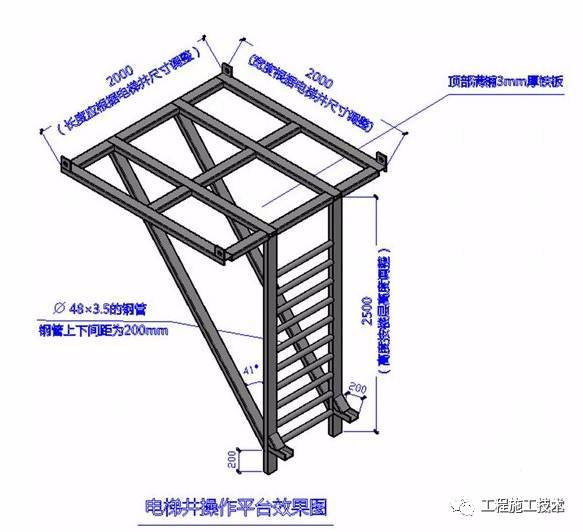

电梯井木工操作架底盘

双钢管受力,提高安全系数。

这个可以往上升,相比通架要省事、省力


点击免费下载海量工程资料

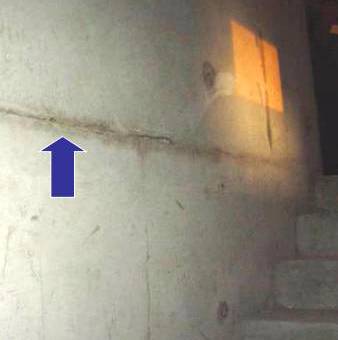

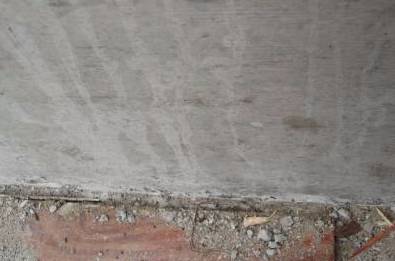

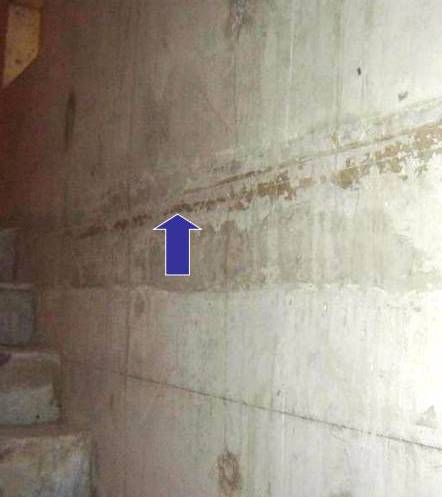

楼梯间水平施工缝不错台,

无夹渣,混凝土密实。


节点处理

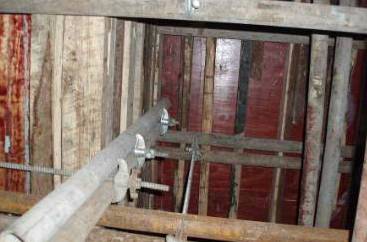

柱墙阴角模板加固



螺杆距阴角<200mm,

螺杆处必须设置内撑,加固用力适当,严禁阴角模板咬肉。

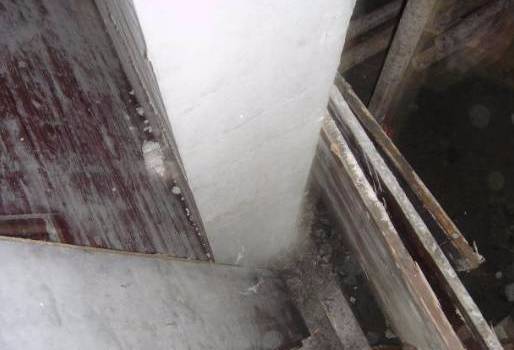

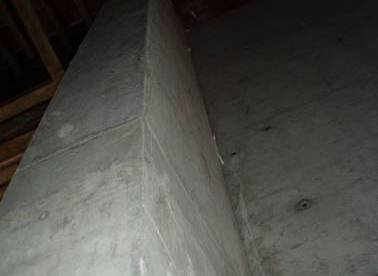

柱墙阴角拆模后效果



柱墙阴角拆模后效果

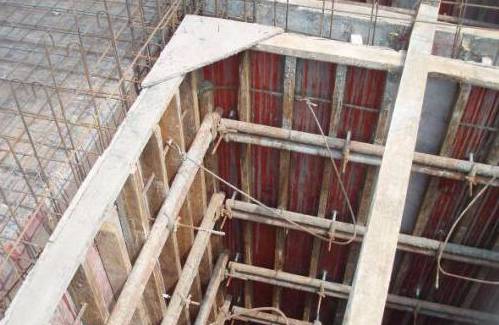

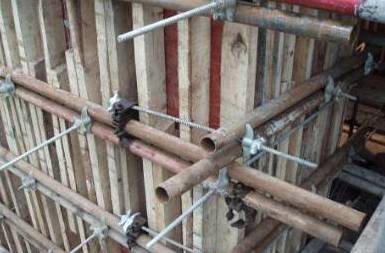

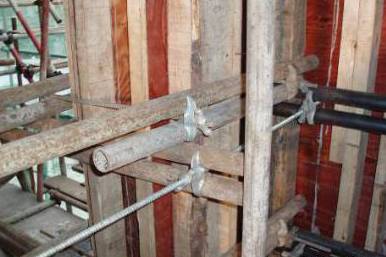

柱墙阳角模板加固



柱墙阳角模板加固



对拉螺杆锁扣

柱墙阳角模板加固




模板角缝边缘混凝土浆

在每层置模前必须清理干净,

确保角缝拼装严密。

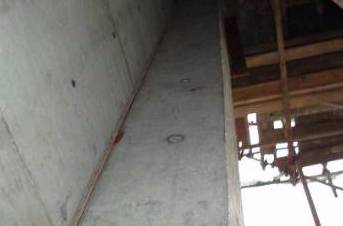

柱墙阳角拆模后效果



套模,

柱墙加固完成后应敲紧贴模,有效防止漏浆。

点击免费下载海量工程资料

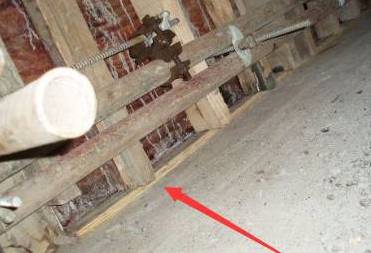

根部套模防止烂根




柱墙根部拆模后效果



不烂根、不漏浆

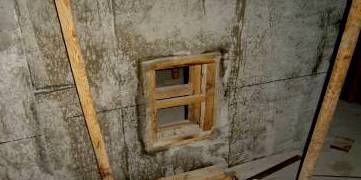

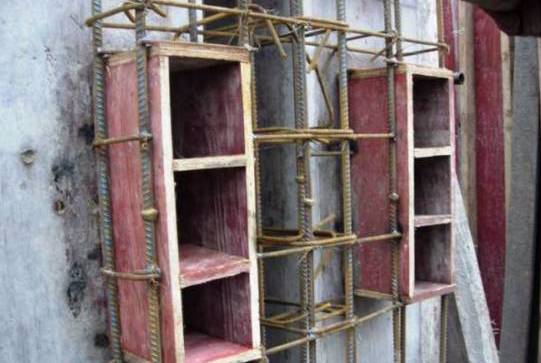

预留洞芯模




预留洞芯模




预留洞芯模




预留洞芯模
