工程图纸怎么看？一文教会你识图！

      一张完整的建筑图纸包含了很多内容，从设计到施工等，图纸是工程人员交流的语言，看懂图纸是入行的基础，包括图纸上面的图形、代号、符号含义等。

一、常用建筑符号含义示例图

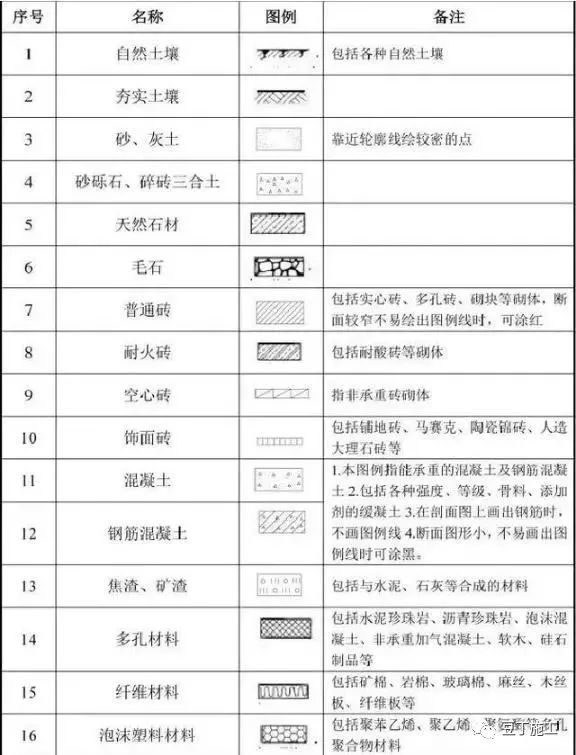

1、材料类

2、构造类

3、构件代号含义

二、请很好记的看图口诀

给你一张图纸，一定要认真、仔细看，一定要细心，因为图纸出错一点点，直接影响施工。 简单重复一下口诀：

1、从上往下看，从左往右看。

2、由外向里看，由大向小看，由粗向细看。

3、图样说明对照看，建施结施结合看，设备图纸参照看。

4、先看全局性基本图，后看局部性详图。

三、复杂的线条、图例符号

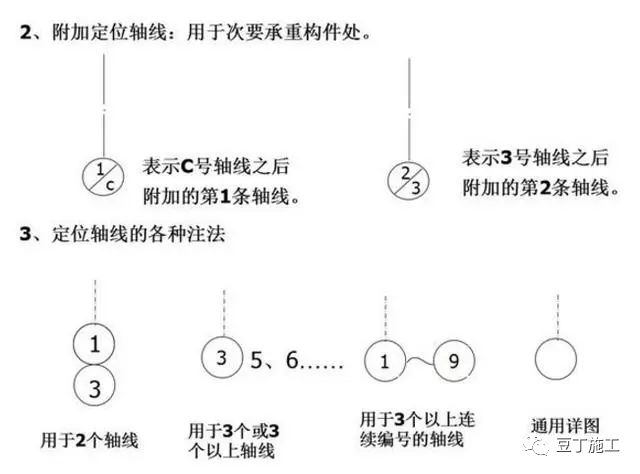

1、复杂的符号含义

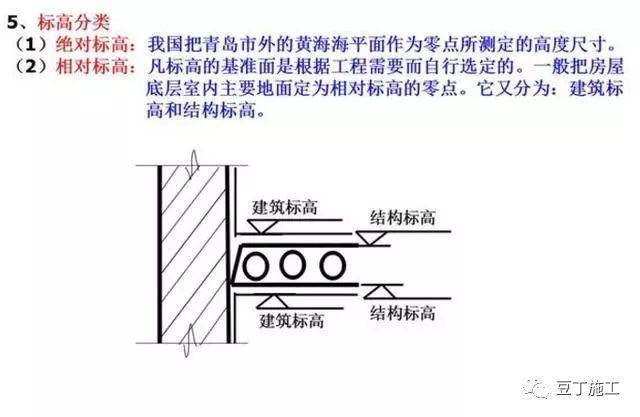

2、尺寸与标高

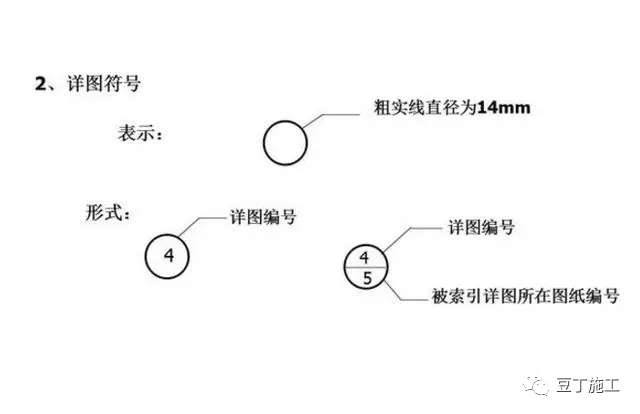

3、索引和详图符号

4、引出线

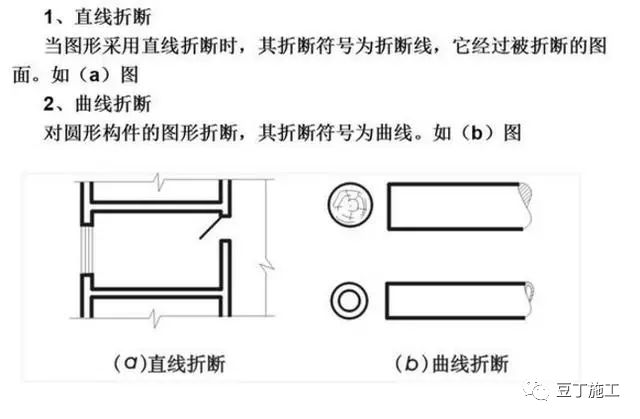

5、图形折断的符号

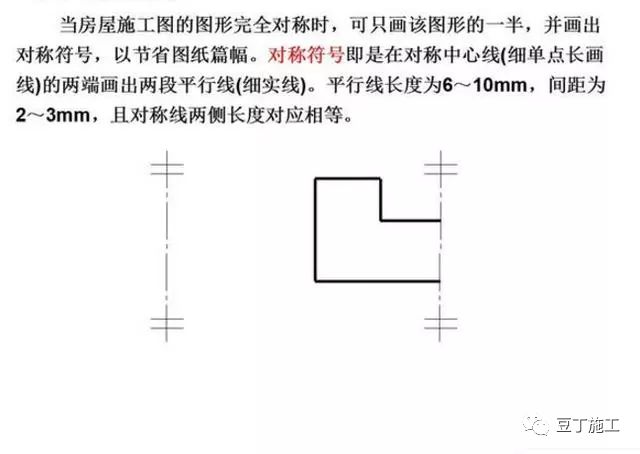

6、对称的符号

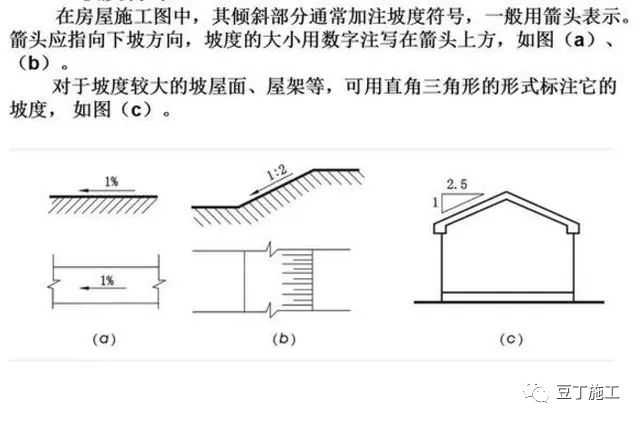

7、坡度的符号

8、连接的符号

9、指北针

四、实战看图

建筑施工图是表示房屋总体布局、建筑外形、内部布置以及细部构造、内外装修、施工要求等内容的图样。

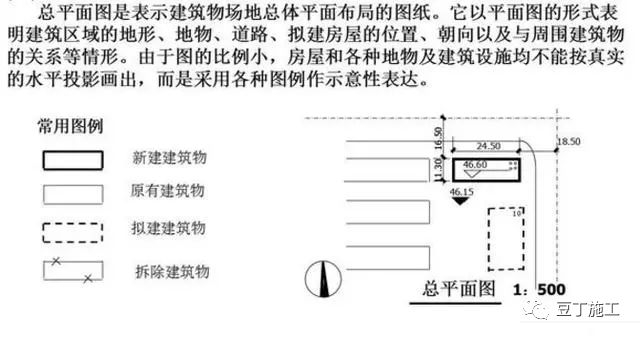

1、总平面图

点这免费下载施工技术资料

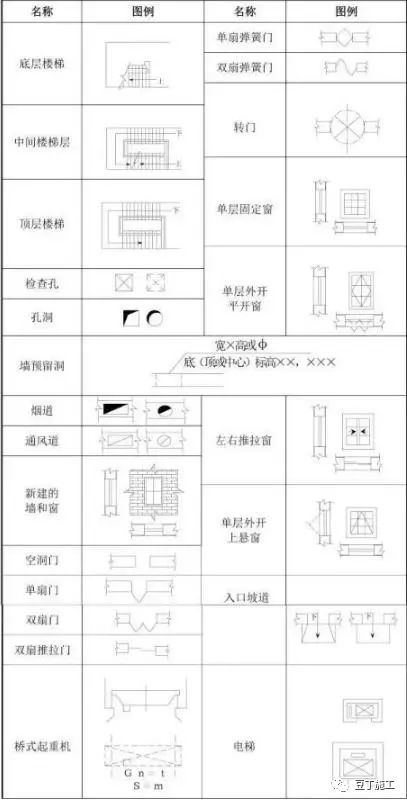

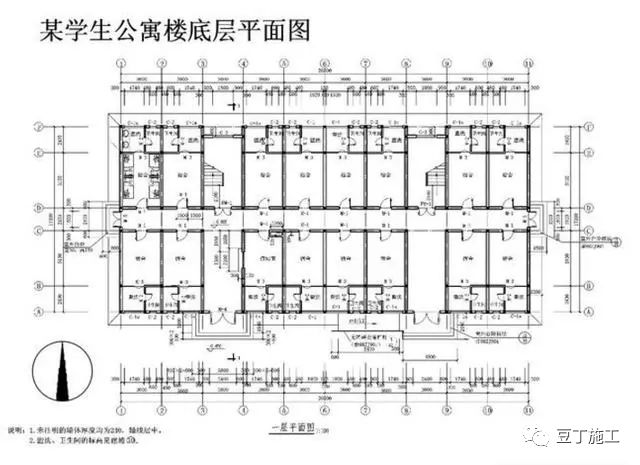

2、平面图和常用图例

3、立面图

4、剖面图

5、详图
